Informazioni di Base.
Model No.
SCB11 400kva 15/0.4kv
uso
Trasformatore di alimentazione, Trasformatori di distribuzione, Substation Transformer
Caratteristiche di frequenza
Frequenza di alimentazione
Forma del Nucleo
Anello
Marca
China
classe
AA/Af
frequenza
50 hz
capacità nominale
30 kva
Temp
grado f o superiore
materiale del nucleo
acciaio al silicio
avvolgimento
rame/alluminio
via di raffreddamento
an/Af
valore nominale h.v.
11-40.5kv
valore nominale l.v.
0.415kv
standard
IEC60076
gruppo di vettori
Dyn11/Yyn0
livello di isolamento
secondo lo standard iec
aumento della temperatura
125 k.
impedenza
4%
garanzia
24 mesi
Pacchetto di Trasporto
Wooden Case
Specifiche
1500.00cm * 1500.00cm * 2000.00cm
Origine
China
Codice SA
8504330000
Capacità di Produzione
6000pieces/Year
Descrizione del Prodotto
Il nostro team farà la soluzione migliore per il vostro prodotto Project.Please Contattaci
il trasformatore trifase a secco ha ottenuto più certificazioni e la qualità del prodotto è favorita dai clienti.
Crediamo nella qualità dei nostri prodotti.
I nostri prodotti sono principalmente forniti a grandi imprese nazionali in Cina: Rete di Stato, China Southern Power Grid, Sinopec, China Railway, vari tipi di centrali idroelettriche, centrali eoliche, centrali fotovoltaiche, ecc. i clienti possono essere certi della qualità del prodotto.
Collaboriamo anche con grandi imprese all'estero, per esempio:
L'avvolgimento a bassa tensione adotta l'intera sezione di lamina di rame, che viene avvolta sulla speciale macchina avvolgitrice a lamina a bassa tensione con isolamento di grado F. La bobina a lamina risolve i problemi eccezionali quali bassa tensione, avvolgimento della bobina ad alta corrente, elevata sollecitazione di cortocircuito, curve di ampere sbilanciate, scarso effetto di dissipazione del calore, angolo della spirale di vento, qualità di saldatura manuale instabile e così via. Allo stesso modo, le estremità di avvolgimento della nostra azienda sono state risigillate con resina, curate e formate, impermeabili e antivegetanti. La barra di rame al piombo viene saldata automaticamente mediante saldatura ad arco con argon.
Accessori per trasformatori di potenza a secco
Tutti gli accessori necessari per personalizzare i nostri prodotti in base alle vostre esigenze.
Il carter è realizzato con bulloni su una piastra di acciaio con pannelli rimovibili per il fissaggio e nastro. A seconda dell'applicazione e delle esigenze, il trattamento della superficie può essere galvanizzato, verniciato. Il design è ottimizzato per garantire il raffreddamento richiesto del trasformatore a tutti i livelli di protezione. Il contenitore può essere spedito assemblato sul trasformatore o confezionato in piano per l'assemblaggio in loco.
Altri accessori
ventola di raffreddamento.
Unità di monitoraggio della temperatura (sistema di controllo termico)
Test del trasformatore
Rapporto del trasformatore e collegamento
Misurazione delle perdite di carico e dell'impedenza di cortocircuito.
Misurazione delle perdite senza carico.
Test di tensione di resistenza della sorgente separata
Test di sovratensione indotta
Prova di aumento della temperatura
Prova di tensione di resistenza agli impulsi di illuminazione
Misurazione dello scarico parziale
Altri trasformatori come il trasformatore raddrizzatore sono disponibili su richiesta.
SCB1110kV isolamento resina epossidica trasformatore a secco
SCB13 10kV isolamento resina epossidica trasformatore a secco
SCB14 10kV isolamento resina epossidica trasformatore a secco
SCB18 10kV isolamento resina epossidica trasformatore a secco
il trasformatore trifase a secco ha ottenuto più certificazioni e la qualità del prodotto è favorita dai clienti.
Crediamo nella qualità dei nostri prodotti.
I nostri prodotti sono principalmente forniti a grandi imprese nazionali in Cina: Rete di Stato, China Southern Power Grid, Sinopec, China Railway, vari tipi di centrali idroelettriche, centrali eoliche, centrali fotovoltaiche, ecc. i clienti possono essere certi della qualità del prodotto.
Collaboriamo anche con grandi imprese all'estero, per esempio:
ENERGOMAX LLC, GREENS LTD, UZTRANSFORMERLLC, Meta Power Solutions,
CENTURY ENGINEERING CONTRACTOR LTD.,MALESIA FASE 2 PROGETTO CENTRALE ELETTRICA, ECC
1.Three gamba nucleo: Fatto di grano oriented bassa perdita electrolami nazioni isolate su entrambi i lati.
Distanziatori resilienti:per isolare il nucleo e gli avvolgimenti dalle vibrazioni meccaniche,con conseguente riduzione delle emissioni di rumore.
Avvolgimento HV:costituito da bobine di alluminio o rame a lamina singola sottovuoto.
Avvolgimento 4.LV:in striscia di rame o alluminio.si avvolta saldamente incollata tra loro mediante materiale isolante di avvolgimento in foglio.
5.isolamento: Miscela di resina epossidica e polvere di quatrz.rende il trasformatore esente da manutenzione,idrorepellente,tropicalizzato,ignifugo e autoestinguente.
Telaio di bloccaggio e carrello:i rulli possono essere ruotati per la traslazione longitudinale o laterale.
Terminali 7.LV:
Disposizione normale:superiore, posteriore.
Versione speciale: Bottom, disponibile su richiesta a pagamento.
Terminali ad alta tensione:disposizione variabile,per una progettazione ottimale della stazione.Collegamenti di intercettazione ad alta tensione sul lato a bassa tensione per la regolazione delle condizioni del sistema,ricollegabili in stato diseccitato.
9.ventole a flusso incrociato:consentendo un aumento del 50% della potenza nominale.
Monitoraggio della temperatura
Mediante rilevatori di termistore PTC nell'avvolgimento LV
Finitura verniciata su parti in acciaio
Rivestimento multiplo, RAL 5009.su richiesta: Vernice bicomponente o zincatura a caldo (per ambienti particolarmente aggressivi)
Classe di temperatura ambiente E2
Categoria climatica C2 (Se il trasformatore è installato all'esterno,grado di protezione IP 23 deve essere garantita)
Classe di incendio F1
Distanziatori resilienti:per isolare il nucleo e gli avvolgimenti dalle vibrazioni meccaniche,con conseguente riduzione delle emissioni di rumore.
Avvolgimento HV:costituito da bobine di alluminio o rame a lamina singola sottovuoto.
Avvolgimento 4.LV:in striscia di rame o alluminio.si avvolta saldamente incollata tra loro mediante materiale isolante di avvolgimento in foglio.
5.isolamento: Miscela di resina epossidica e polvere di quatrz.rende il trasformatore esente da manutenzione,idrorepellente,tropicalizzato,ignifugo e autoestinguente.
Telaio di bloccaggio e carrello:i rulli possono essere ruotati per la traslazione longitudinale o laterale.
Terminali 7.LV:
Disposizione normale:superiore, posteriore.
Versione speciale: Bottom, disponibile su richiesta a pagamento.
Terminali ad alta tensione:disposizione variabile,per una progettazione ottimale della stazione.Collegamenti di intercettazione ad alta tensione sul lato a bassa tensione per la regolazione delle condizioni del sistema,ricollegabili in stato diseccitato.
9.ventole a flusso incrociato:consentendo un aumento del 50% della potenza nominale.
Monitoraggio della temperatura
Mediante rilevatori di termistore PTC nell'avvolgimento LV
Finitura verniciata su parti in acciaio
Rivestimento multiplo, RAL 5009.su richiesta: Vernice bicomponente o zincatura a caldo (per ambienti particolarmente aggressivi)
Classe di temperatura ambiente E2
Categoria climatica C2 (Se il trasformatore è installato all'esterno,grado di protezione IP 23 deve essere garantita)
Classe di incendio F1
Questo tipo di trasformatori in resina fusa a secco in questa gamma di dimensioni da 30 kVA a 2500 kVA .
I tipi di trasformatori vengono utilizzati per ridurre la tensione trifase da media a bassa tensione per la distribuzione di potenza o il trasformatore di distribuzione.
I trasformatori a secco in resina fusa sono utilizzati principalmente in ambienti urbani (edifici pubblici, uffici, stazioni di distribuzione), ma sono anche utilizzati nell'industria.
Il nucleo è smussato e a gradini per garantire le massime prestazioni e un ingombro minimo. Dopo che l'acciaio magnetico è stato prodotto dalla macchina da taglio, esso viene continuamente tagliato in determinate lunghezze dalla macchina impilatrice automatica, e quindi automaticamente impilato. Il formato corretto viene garantito durante l'intero processo di impilamento e assemblaggio per garantire l'alta qualità del prodotto.
Avvolgimento trasformatore distribuzione tipo secco
Avvolgimento trasformatore distribuzione tipo secco
L'avvolgimento a bassa tensione adotta l'intera sezione di lamina di rame, che viene avvolta sulla speciale macchina avvolgitrice a lamina a bassa tensione con isolamento di grado F. La bobina a lamina risolve i problemi eccezionali quali bassa tensione, avvolgimento della bobina ad alta corrente, elevata sollecitazione di cortocircuito, curve di ampere sbilanciate, scarso effetto di dissipazione del calore, angolo della spirale di vento, qualità di saldatura manuale instabile e così via. Allo stesso modo, le estremità di avvolgimento della nostra azienda sono state risigillate con resina, curate e formate, impermeabili e antivegetanti. La barra di rame al piombo viene saldata automaticamente mediante saldatura ad arco con argon. Accessori per trasformatori di potenza a secco
Tutti gli accessori necessari per personalizzare i nostri prodotti in base alle vostre esigenze.
Il carter è realizzato con bulloni su una piastra di acciaio con pannelli rimovibili per il fissaggio e nastro. A seconda dell'applicazione e delle esigenze, il trattamento della superficie può essere galvanizzato, verniciato. Il design è ottimizzato per garantire il raffreddamento richiesto del trasformatore a tutti i livelli di protezione. Il contenitore può essere spedito assemblato sul trasformatore o confezionato in piano per l'assemblaggio in loco.
Altri accessori
ventola di raffreddamento.
Unità di monitoraggio della temperatura (sistema di controllo termico)
Test del trasformatore
Rapporto del trasformatore e collegamento Misurazione delle perdite di carico e dell'impedenza di cortocircuito.
Misurazione delle perdite senza carico.
Test di tensione di resistenza della sorgente separata
Test di sovratensione indotta
Prova di aumento della temperatura
Prova di tensione di resistenza agli impulsi di illuminazione
Misurazione dello scarico parziale
Altri trasformatori come il trasformatore raddrizzatore sono disponibili su richiesta.
1. Bassa perdita, bassa rumorosità, bassa scarica parziale.
2. Elevata capacità di anti-cortocircuito e elevato livello di impatto anti-fulmini.
Eccellente resistenza all'umidità per il funzionamento al 100% di umidità relativa.
Elevata capacità di sovraccarico per un funzionamento a lungo termine con un carico del 150%.
Dispositivo di controllo della temperatura:
Il trasformatore adotta il termometro di segnale serie BWDK. L'elemento di misurazione della temperatura è incorporato nella metà superiore della bobina a bassa tensione, che è in grado di rilevare e visualizzare automaticamente la rispettiva temperatura di esercizio della bobina di fase, e ha la funzione di allarme e di attivazione di sovratemperatura.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SCB1110kV isolamento resina epossidica trasformatore a secco
| Capacità nominale (kVA) | Tensione combinata | Gruppo-vettore | Perdita senza carico(W) | 75ºC Perdita di carico(W) | Cortocircuito sull'impulso(%) | Dimensioni (mm) | Carreggiata(mm) | ||
| Alta tensione (KV) | Gamme di maschiatura | Bassa tensione (KV) | |||||||
| 30 | 6 10 10.5 11 | ±5% | 0.4 | Dyn11 Yyn0 | 180 | 560 | 4 | 800x660x940 | 400 x 400 |
| 50 | 260 | 730 | 830x690x990 | 400 x 400 | |||||
| 80 | 320 | 1120 | 860x690x1020 | 400 x 400 | |||||
| 100 | 350 | 1370 | 900x720x1060 | 550x550 | |||||
| 125 | 430 | 1620 | 940x740x1080 | 550x550 | |||||
| 160 | 480 | 1900 | 1220 x 770 x 1100 | 550x550 | |||||
| 200 | 540 | 2100 | 1240 x 780 x 1170 | 550x550 | |||||
| 250 | 650 | 2560 | 1390x800x1200 | 550x550 | |||||
| 315 | 760 | 3010 | 1410 x 820 x 1230 | 550x550 | |||||
| 400 | 780 | 3690 | 1500 x 860 x 1270 | 660 x 660 | |||||
| 500 | 840 | 4300 | 1520 x 870 x 1520 | 660 x 660 | |||||
| 630 | 1040 | 5160 | 6 | 1600 x 890 x 1410 | 660 x 660 | ||||
| 800 | 1240 | 6290 | 1660x950x1460 | 820 x 820 | |||||
| 1000 | 1430 | 7380 | 1760 x 970 x 1500 | 820 x 820 | |||||
| 1250 | 1500 | 8830 | 1800 x 1090 x 1620 | 820 x 820 | |||||
| 1600 | 1710 | 10580 | 1870 x 1100 x 1700 | 820 x 820 | |||||
| 2000 | 2200 | 12810 | 1980 x 1180 x 1800 | 1070 x 1070 | |||||
| 2500 | 2650 | 15080 | 2090x1260x1930 | 1070 x 1070 | |||||
| Capacità nominale (kVA) | Tensione combinata | Gruppo-vettore | Perdita senza carico(W) | Perdita di carico in diversi livelli di isolamento e resistenza al calore | Corrente senza carico(%) | Cortocircuito sull'impulso(%) | ||||
| Alta tensione (KV) | Gamme di maschiatura | Bassa tensione (KV) | B(100ºC) | P(120ºC) | H(145ºC) | |||||
| 30 | 6 6.3 6.6 10 10.5 11 | ±5% ±2×2.5% | 0.4 | Dyn11 Yyn0 | 150 | 670 | 710 | 760 | 2.4 | 4.0 |
| 50 | 215 | 940 | 1000 | 1070 | 2.4 | |||||
| 80 | 295 | 1290 | 1380 | 1480 | 1.8 | |||||
| 100 | 320 | 1480 | 1570 | 1690 | 1.8 | |||||
| 125 | 375 | 1740 | 1850 | 1980 | 1.6 | |||||
| 160 | 430 | 2000 | 2130 | 2280 | 1.6 | |||||
| 200 | 495 | 2370 | 2530 | 2710 | 1.4 | |||||
| 250 | 575 | 2590 | 2760 | 2960 | 1.4 | |||||
| 315 | 705 | 3270 | 3470 | 3730 | 1.2 | |||||
| 400 | 785 | 3750 | 3990 | 4280 | 1.2 | |||||
| 500 | 930 | 4590 | 4880 | 5230 | 1.2 | |||||
| 630 | 1070 | 5530 | 5880 | 6290 | 1.0 | |||||
| 630 | 1040 | 5610 | 5960 | 6400 | 1.0 | 6.0 | ||||
| 800 | 1215 | 6550 | 6960 | 7460 | 1.0 | |||||
| 1000 | 1415 | 7650 | 8130 | 8760 | 1.0 | |||||
| 1250 | 1670 | 9100 | 9690 | 10370 | 1.0 | |||||
| 1600 | 1960 | 11050 | 11730 | 12580 | 1.0 | |||||
| 2000 | 2440 | 14450 | 14450 | 15560 | 0.8 | |||||
| 2500 | 2880 | 17170 | 17170 | 18450 | 0.8 | |||||
| Capacità nominale (kVA) | Tensione combinata | Gruppo-vettore | Perdita senza carico(W) | Perdita di carico in diversi livelli di isolamento e resistenza al calore | Corrente senza carico(%) | Cortocircuito sull'impulso(%) | ||||
| Alta tensione (KV) | Gamme di maschiatura | Bassa tensione (KV) | B(100ºC) | P(120ºC) | H(145ºC) | |||||
| 30 | 6 6.3 6.6 10 10.5 11 | ±5% ±2×2.5% | 0.4 | Dyn11 Yyn0 | 130 | 605 | 640 | 685 | 2.4 | 4.0 |
| 50 | 185 | 845 | 900 | 965 | 2.4 | |||||
| 80 | 250 | 1160 | 1240 | 1330 | 1.8 | |||||
| 100 | 270 | 1330 | 1415 | 1520 | 1.8 | |||||
| 125 | 320 | 1565 | 1665 | 1780 | 1.6 | |||||
| 160 | 365 | 1800 | 1915 | 2050 | 1.6 | |||||
| 200 | 420 | 2135 | 2275 | 2440 | 1.4 | |||||
| 250 | 490 | 2330 | 2485 | 2665 | 1.4 | |||||
| 315 | 600 | 2945 | 3125 | 3355 | 1.2 | |||||
| 400 | 665 | 3375 | 3590 | 3850 | 1.2 | |||||
| 500 | 790 | 4130 | 4390 | 4705 | 1.2 | |||||
| 630 | 910 | 4975 | 5290 | 5660 | 1.0 | |||||
| 630 | 885 | 5050 | 5365 | 5760 | 1.0 | 6.0 | ||||
| 800 | 1035 | 5895 | 6265 | 6715 | 1.0 | |||||
| 1000 | 1205 | 6885 | 7315 | 7885 | 1.0 | |||||
| 1250 | 1420 | 8190 | 8720 | 9335 | 1.0 | |||||
| 1600 | 1665 | 9945 | 10555 | 11320 | 1.0 | |||||
| 2000 | 2075 | 12240 | 13005 | 14005 | 0.8 | |||||
| 2500 | 2450 | 14535 | 15445 | 16605 | 0.8 | |||||
| Capacità nominale (kVA) | Tensione combinata | Gruppo-vettore | Perdita senza carico(W) | Perdita di carico in diversi livelli di isolamento e resistenza al calore | Corrente senza carico(%) | Cortocircuito sull'impulso(%) | ||||
| Alta tensione (KV) | Gamme di maschiatura | Bassa tensione (KV) | B(100ºC) | P(120ºC) | H(145ºC) | |||||
| 30 | 6 6.3 6.6 10 10.5 11 | ±5% ±2×2.5% | 0.4 | Dyn11 Yyn0 | 105 | 605 | 640 | 685 | 2.4 | 4.0 |
| 50 | 155 | 845 | 900 | 965 | 2.4 | |||||
| 80 | 210 | 1160 | 1240 | 1330 | 1.8 | |||||
| 100 | 230 | 1330 | 1415 | 1520 | 1.8 | |||||
| 125 | 270 | 1565 | 1665 | 1780 | 1.6 | |||||
| 160 | 310 | 1800 | 1915 | 2050 | 1.6 | |||||
| 200 | 360 | 2135 | 2275 | 2440 | 1.4 | |||||
| 250 | 415 | 2330 | 2485 | 2665 | 1.4 | |||||
| 315 | 510 | 2945 | 3125 | 3355 | 1.2 | |||||
| 400 | 570 | 3375 | 3590 | 3850 | 1.2 | |||||
| 500 | 670 | 4130 | 4390 | 4705 | 1.2 | |||||
| 630 | 775 | 4975 | 5290 | 5660 | 1.0 | |||||
| 630 | 750 | 5050 | 5365 | 5760 | 1.0 | 6.0 | ||||
| 800 | 875 | 5895 | 6265 | 6715 | 1.0 | |||||
| 1000 | 1020 | 6885 | 7315 | 7885 | 1.0 | |||||
| 1250 | 1205 | 8190 | 8720 | 9335 | 1.0 | |||||
| 1600 | 1415 | 9945 | 10555 | 11320 | 1.0 | |||||
| 2000 | 1760 | 12240 | 13002 | 14005 | 0.8 | |||||
| 2500 | 2080 | 14535 | 15445 | 16605 | 0.8 | |||||

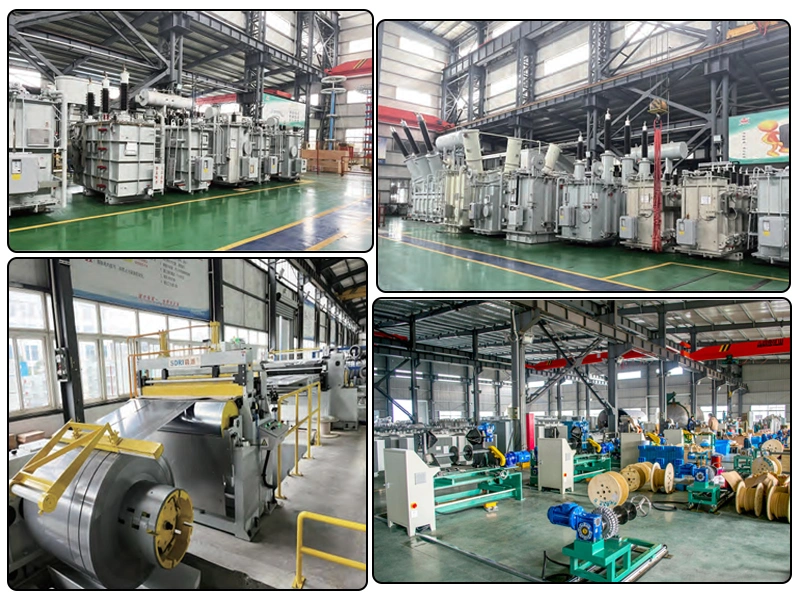

La nostra azienda ha una capacità produttiva relativamente forte e un team di marketing efficiente.i prodotti includono 110KV, 220KV grandi trasformatori ad altissima tensione e 35KV sotto vari trasformatori a secco, trasformatori in olio, trasformatori in lega amorfa, sottostazione preinstallata e varie specifiche di trasformatore box, trasformatore forno, trasformatore raddrizzatore, trasformatore minerario e altri trasformatori speciali.tutti i prodotti della società hanno superato la routine, tipo e. Test speciali del Centro Nazionale di supervisione e ispezione della qualità del trasformatore e dell'Istituto di Ricerca ad alta tensione wuhan della state Electric Power Corporation. L'impresa ha superato la certificazione del sistema di gestione della qualità IS09001:2015; certificazione di misurazione aziendale della provincia di Jiangsu; contemporaneamente, trasformatori di potenza di classe 10KV,35KV, sottostazione box e adozione della certificazione IEC. Copertura vendite prodotto Il mercato nazionale, ma anche esportato in Australia, Nuova Zelanda, India, Madagascar, Vietnam e altri paesi e regioni.
1.Chi siamo?
Siamo trasformatore società , con sede a Jiangsu, Cina, a partire dal 2007, vendere al mercato interno (80.00%), Sud-est asiatico (20.00%). Ci sono circa 1200-1500 persone nella nostra azienda.
2.come possiamo garantire la qualità?
Effettuare sempre un'ispezione finale prima della spedizione.
Effettuare sempre un'ispezione finale prima della spedizione.
3.cosa puoi acquistare da noi?
Trasformatore di potenza immerso in olio 110 kV-220 kV, trasformatore a secco, trasformatore a secco di grado H non imballato, trasformatore di distribuzione immerso in olio, trasformatore montato su tampone, filo smaltato, filo composito, filo trasposto, filo rivestito in carta, filo avvolto in pellicola.
Trasformatore di potenza immerso in olio 110 kV-220 kV, trasformatore a secco, trasformatore a secco di grado H non imballato, trasformatore di distribuzione immerso in olio, trasformatore montato su tampone, filo smaltato, filo composito, filo trasposto, filo rivestito in carta, filo avvolto in pellicola.
4.Perchè dovreste comprare da noi non da altri fornitori?
Come impresa specializzata nella produzione di trasformatori da 31 anni, abbiamo alta qualità, consegna rapida, garanzia di servizio post-vendita e prezzo di fabbrica. Inoltre, abbiamo i certificati ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L, UL, CE e IEC, ANSI, KEMA, GOST.
Come impresa specializzata nella produzione di trasformatori da 31 anni, abbiamo alta qualità, consegna rapida, garanzia di servizio post-vendita e prezzo di fabbrica. Inoltre, abbiamo i certificati ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L, UL, CE e IEC, ANSI, KEMA, GOST.
5.quali servizi possiamo fornire?
Condizioni di consegna accettate: FOB,CIF,EXW; valuta di pagamento accettata:USD,CNY; tipo di pagamento accettato: T/T,L/C; Lingua parlata:Inglese,Cinese.
Condizioni di consegna accettate: FOB,CIF,EXW; valuta di pagamento accettata:USD,CNY; tipo di pagamento accettato: T/T,L/C; Lingua parlata:Inglese,Cinese.
