Descrizione del Prodotto
Descrizione del prodotto
Il trasformatore a secco antiesplosione tipo miniera KSG (di seguito denominato trasformatore) è adatto per i luoghi a rischio di esplosione con polvere di carbone sotterranea nelle miniere di carbone. In CA 50 Hz/tensione a 660 V linea di alimentazione/fornire alimentazione 127 V per perforatrice a carbone . I trasformatori sono progettati, prodotti e ispezionati in conformità alla norma GB3836.1-83 "requisiti generali per apparecchiature elettriche a prova di esplosione per atmosfere esplosive" GB3836.2-83 "apparecchiature elettriche a prova di esplosione per atmosfere esplosive apparecchiature elettriche a prova di fiamma "d"" e altri standard pertinenti.

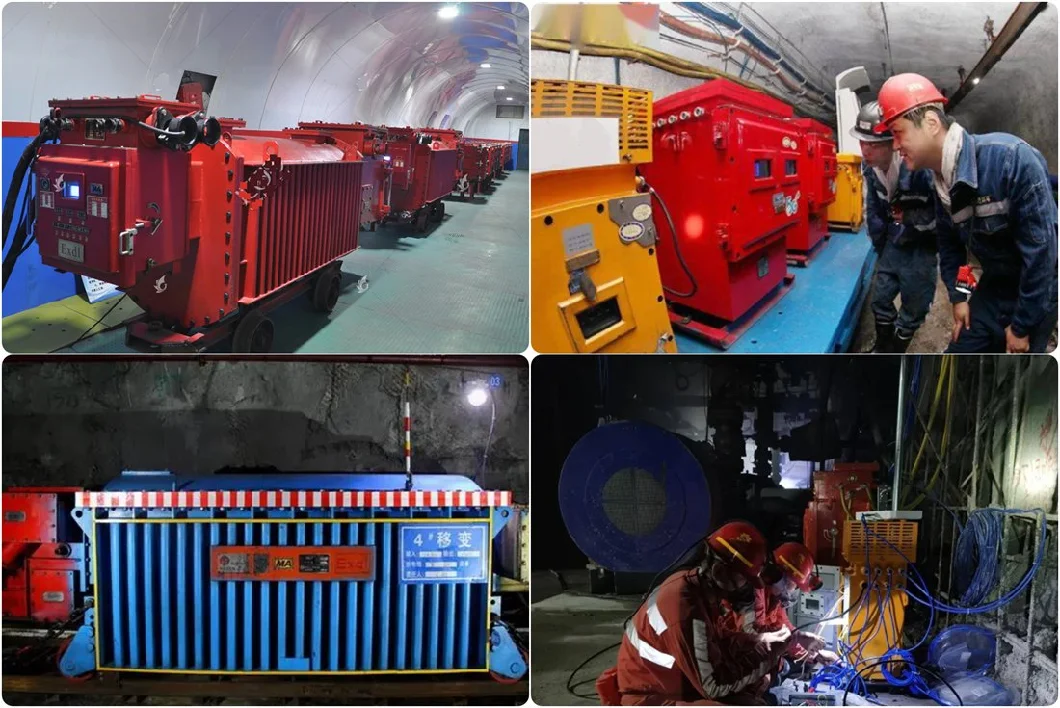

I trasformatori per miniera sono suddivisi in: Trasformatori per miniera sotterranei generici e ignifughi. Il tipo generico è utilizzato in luoghi dove vi è polvere di carbone e biogas senza esplosione in miniere, azionamento elettrico e illuminazione. Questo trasformatore è immerso in olio. I trasformatori a prova di esplosione vengono utilizzati in luoghi in cui esiste il pericolo di esplosione nelle miniere. Questo trasformatore è di tipo a secco.
Descrizione del modello

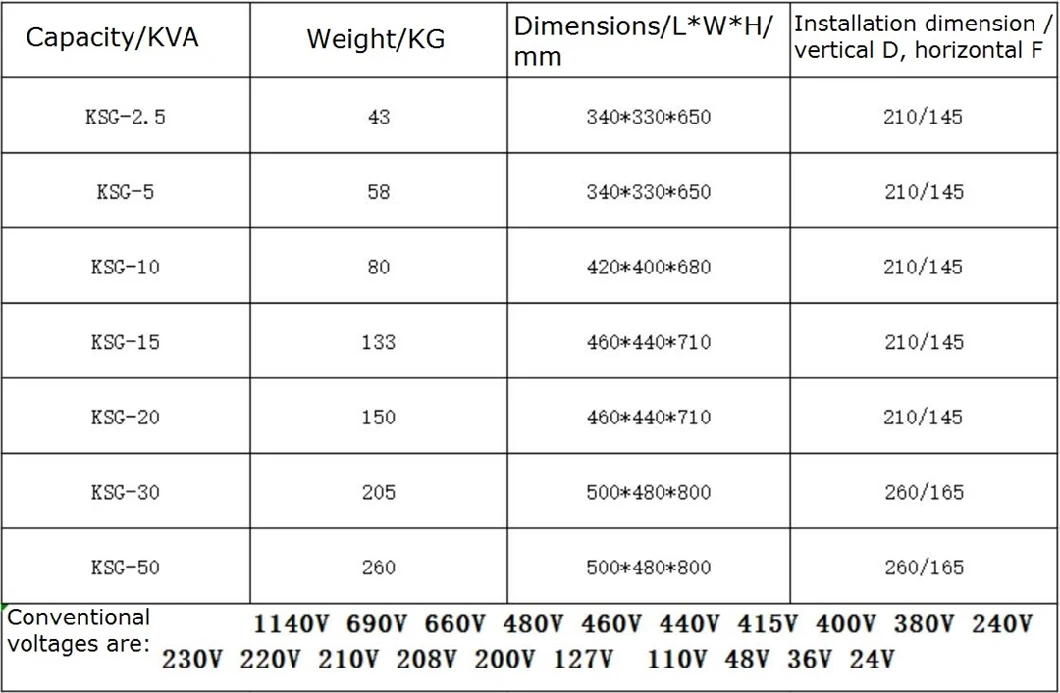

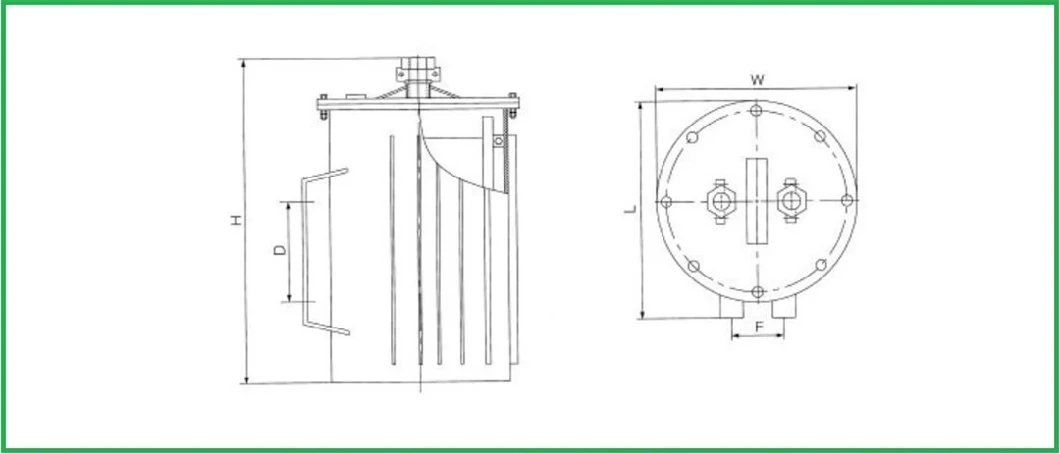

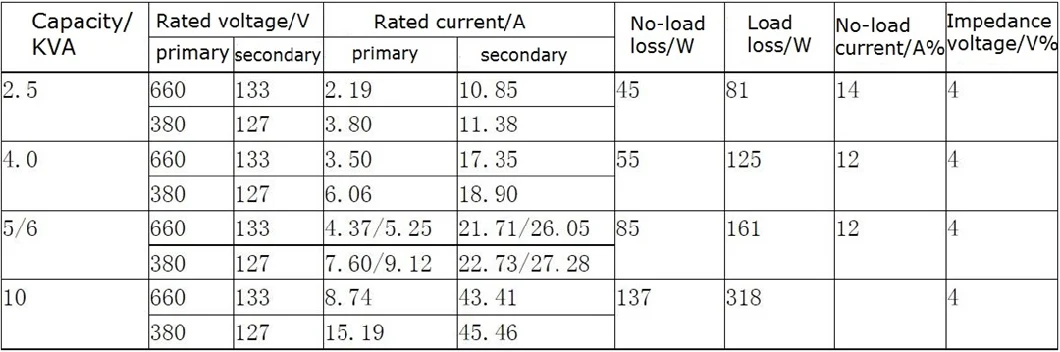

Parametri tecnici e dimensioni della struttura
Tensione nominale in ingresso: 1400 V, 1140, 660 V, 380 V, 220 V, 200 V, 127 V, 110 V, ecc. (può essere personalizzato in base alle esigenze del cliente)
Tensione di uscita: 660 V, 420 V, 380 V, 220 V, 127 V, 110 V, ecc. (può essere personalizzato in base alle esigenze del cliente)
3. Frequenza di lavoro: 50Hz-60Hz
4. Efficienza: ≥95%
5. Aumento di temperatura: <60
6. Distorsione della forma d'onda: <0.1%
7. Test alta tensione: 2500 V, nessuna interruzione per 1 minuto
8. Resistenza di isolamento: Resistenza di isolamento tra avvolgimento e massa ≥ 500 M ohm
Resistenza di isolamento primaria-secondaria ≥ 500MΩ
Caratteristiche del prodotto e ambito di utilizzo

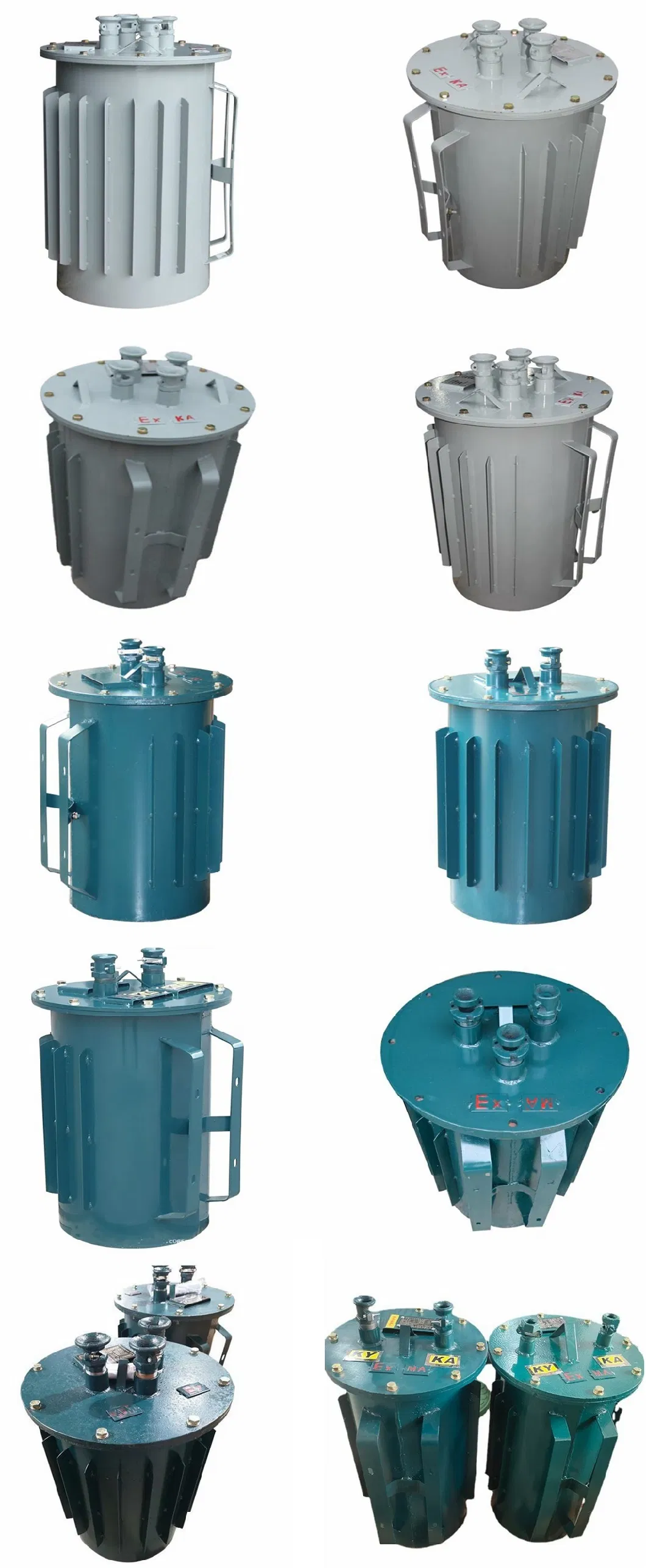

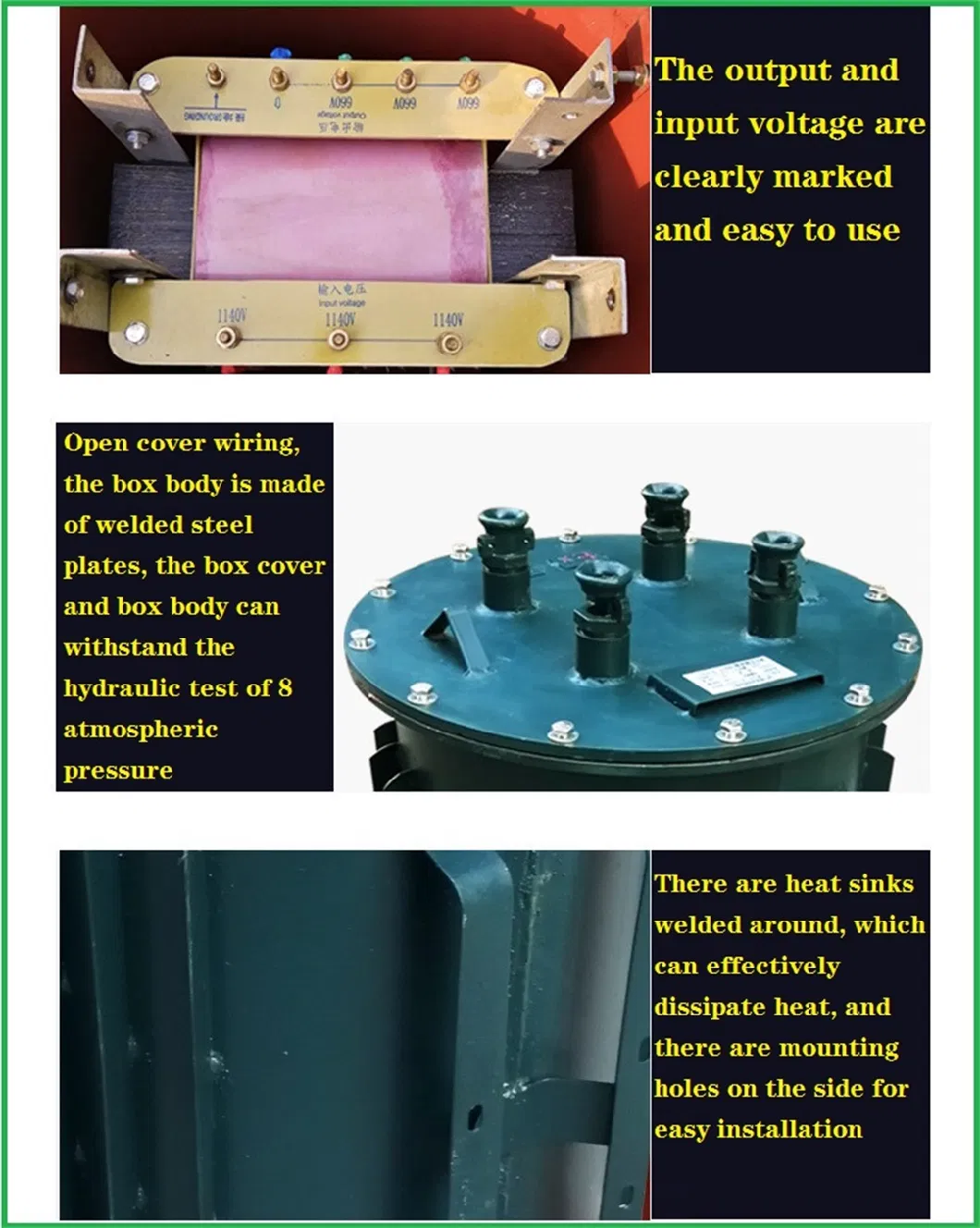

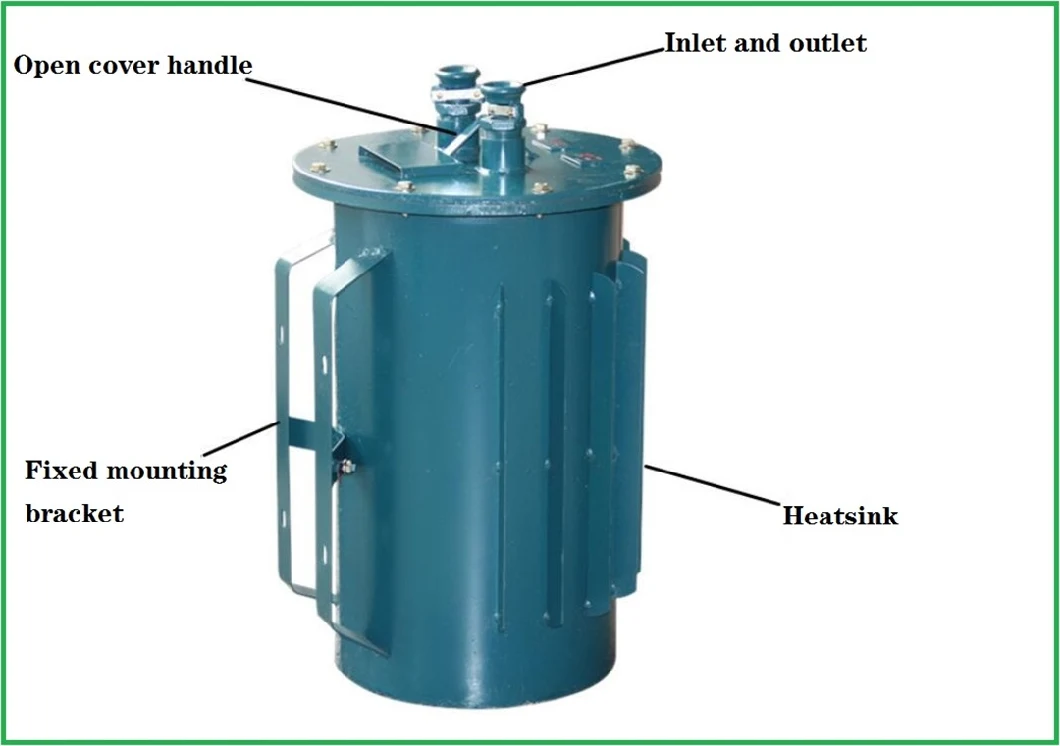

L'involucro del trasformatore ignifugo per miniera di tipo KSG è realizzato con piastre in acciaio saldate. L'alloggiamento è in grado di sopportare la prova idraulica di 8 pressioni atmosferiche. La superficie di contatto tra il coperchio della scatola e il bordo della scatola soddisfa i requisiti antifiameproof. Il coperchio della scatola è realizzato in lamiera d'acciaio. Vi sono due manicotti di uscita del cavo, guarnizioni di gomma sono posizionate all'interno dei manicotti di uscita, i cavi passano attraverso le guarnizioni di gomma e serrano. Dopo aver estratto la bobina, è possibile utilizzare la guarnizione in gomma per comprimere il cavo per garantire la tenuta. Il diametro esterno selezionato del cavo deve essere strettamente abbinato alla guarnizione in gomma, in modo che il cavo possa essere compresso e completamente sigillato per garantire le prestazioni di sicurezza.
La bobina ad alta tensione del trasformatore antiesplosione KSG può essere collegata in collegamento a stella o a triangolo. Le tensioni di alimentazione corrispondenti sono 380 e 220 V, o 400 e 230 V (vedere i dati della targa dati). Quando si cambia il collegamento, è necessario scollegare il trasformatore dall'alimentazione, aprire il coperchio della scatola ed eseguire la procedura sulla scheda di cablaggio del corpo.
Condizioni ambientali:
1. Altitudine applicabile: ≤5000m
2. Temperatura ambiente: -15ºC~+45ºC
3. Umidità relativa: ≤90%
4. Il luogo di installazione deve essere privo di gas, vapore, depositi chimici, sporcizia, polvere conduttiva e altre sostanze esplosive, infiammabili e corrosive che influiscono gravemente sulla resistenza di isolamento del trasformatore.
5. Quelli che non soddisfano le condizioni di utilizzo sopra indicate dovrebbero essere negoziati con noi.
Informazioni per l'ordinazione
Quando si acquista un prodotto, si prega di chiarire i seguenti punti:
1. Modello di base, specifiche, capacità e quantità del trasformatore;
2. La tensione primaria e secondaria del trasformatore:
3. La distribuzione della capacità delle attrezzature trasportate dal trasformatore;
4. L'aspetto e le dimensioni di installazione sono solo a scopo di riferimento. Se sono presenti requisiti di dimensioni, indicare le dimensioni al momento dell'ordine.
