Informazioni di Base.
Model No.
SG
uso
Three Phase Dry Type Transformer
Caratteristiche di frequenza
Low Frequency
Forma del Nucleo
Anello
Marca
CNC
capacità nominale
300 va-100 kva
potenza
95%
tensione di ingresso nominale
personalizzato
certificato
ce
modello
trasformatore a secco
Pacchetto di Trasporto
CNC Brand
Specifiche
SG
Marchio
CNC
Origine
Zhejiang, China
Capacità di Produzione
10000 Units/Week
Descrizione del Prodotto
I trasformatori di tipo a tre elementi coerenti serie SG sono ampiamente utilizzati in alimentatori trifase CA da 50~60 Hz, tensione di ingresso e uscita non superiore a 500 V in una varietà di occasioni. Per una varietà di leve di tensione di ingresso e di uscita, unire gruppi, regolare il numero e la posizione di giri (tipicamente±5%), allocazione della capacità di avvolgimento, avvolgimento secondario monofase è dotato di, l'uso di ciruit rettilinee, take shell o no, ecc. a seconda delle esigenze dell'utente, il prodotto può essere meticolosamente progettato e prodotto.

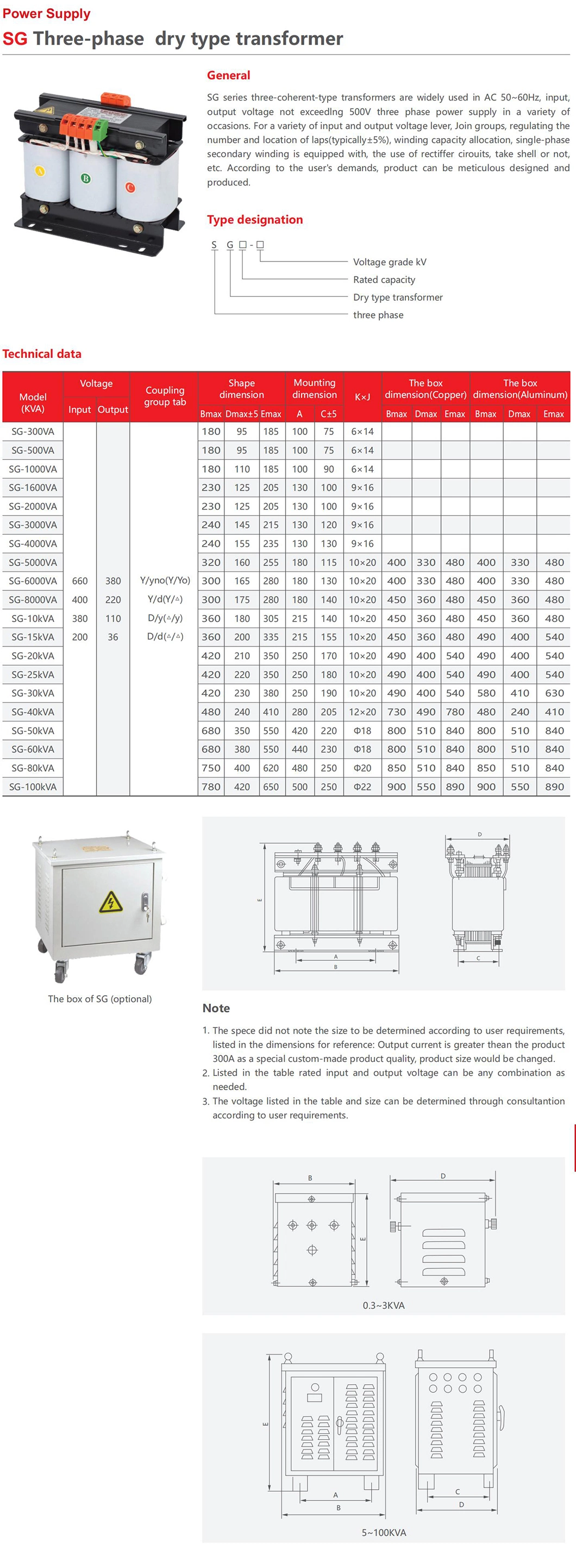

Dati tecnici
| Modello (KVA) | Tensione | Giunto scheda gruppo | Forma quota | Montaggio quota | K×J | La scatola Dimensione(rame) | La scatola Dimensione(alluminio) | ||||||||
| Ingresso | Uscita | ||||||||||||||
| Bmax | Dmax±5 | Emax | R | C±5 | Bmax | Dmax | Emax | Bmax | Dmax | Emax | |||||
| SG-300VA | 660 400 380 200 | 380 220 110 36 | Y/yno(Y/Yo) Y/d(Y/△) D/y(A/y) D/D(A/A) | 180 | 95 | 185 | 100 | 75 | 6×14 | ||||||
| SG-500 VA | 180 | 95 | 185 | 100 | 75 | 6×14 | |||||||||
| SG-1000VA | 180 | 110 | 185 | 100 | 90 | 6×14 | |||||||||
| SG-1600 VA | 230 | 125 | 205 | 130 | 100 | 9×16 | |||||||||
| SG-2000VA | 230 | 125 | 205 | 130 | 100 | 9×16 | |||||||||
| SG-3000VA | 240 | 145 | 215 | 130 | 120 | 9×16 | |||||||||
| SG-4000 VA | 240 | 155 | 235 | 130 | 130 | 9×16 | |||||||||
| SG-5000VA | 320 | 160 | 255 | 180 | 115 | 10×20 | 400 | 330 | 480 | 400 | 330 | 480 | |||
| SG-6000VA | 300 | 165 | 280 | 180 | 130 | 10×20 | 400 | 330 | 480 | 400 | 330 | 480 | |||
| SG-8000VA | 300 | 175 | 280 | 180 | 140 | 10×20 | 450 | 360 | 480 | 450 | 360 | 480 | |||
| SG-10 kVA | 360 | 180 | 305 | 215 | 140 | 10×20 | 450 | 360 | 480 | 450 | 360 | 480 | |||
| SG-15 kVA | 360 | 200 | 335 | 215 | 155 | 10×20 | 450 | 360 | 480 | 490 | 400 | 540 | |||
| SG-20 kVA | 420 | 210 | 350 | 250 | 170 | 10×20 | 490 | 400 | 540 | 490 | 400 | 540 | |||
| SG-25 kVA | 420 | 220 | 350 | 250 | 180 | 10×20 | 490 | 400 | 540 | 490 | 400 | 540 | |||
| SG-30 kVA | 420 | 230 | 380 | 250 | 190 | 10×20 | 490 | 400 | 540 | 580 | 410 | 630 | |||
| SG-40 kVA | 480 | 240 | 410 | 280 | 205 | 12×20 | 730 | 490 | 780 | 480 | 240 | 410 | |||
| SG-50 kVA | 680 | 350 | 550 | 420 | 220 | Φ18 | 800 | 510 | 840 | 800 | 510 | 840 | |||
| SG-60KVA | 680 | 380 | 550 | 440 | 230 | Φ18 | 800 | 510 | 840 | 800 | 510 | 840 | |||
| SG-80 kVA | 750 | 400 | 620 | 480 | 250 | Φ20 | 850 | 510 | 840 | 850 | 510 | 840 | |||
| SG-100 kVA | 780 | 420 | 650 | 500 | 250 | Φ22 | 900 | 550 | 890 | 900 | 550 | 890 | |||
 |  |  |
 |  |  |
 |  |  |
 |  |  |
 |  |  |
